能够耐-196度低温测量液氧的流量计，耐低温液氧流量计简介：

一：耐低温液氧流量计概述：

  XC- LWGY-D耐低温液氧流量计是由流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是低温液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中低温液体的流量。

二：耐低温液氧流量计产品特点：

  1.结构简单，连接方式为直焊型

  2.电池供电或者24V供电，液晶显示瞬时和累计流量

  3.耐低温，-196°C-80°C

  4.使用寿命长

  5.压力损失小，重复性好，精度高

  6.抗震和抗干扰能力强

三、耐低温液氧流量计工作原理：

   流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电

脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;

式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量（工作状态下）[m3/h]；

3600——换算系数。

  每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

四．耐低温液氧流量计主要技术性能：

1.公称通径：（4～200）mm基本参数见表一；

2.介质温度：（-196～80）℃

3.环境温度：（-20～55）℃；

4.准 确 度：±0.5%、±1％；

5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

6.供电电源：电压：12V±0.144V, 电流：≤10mA；

7.输出电压幅值：高电平≥8V，低电平≤0.8V；

8.传输距离：传感器至显示仪表的距离可达250米；

9.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

10.显示方式：现场液晶显示瞬时流量和累计流量；

11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米。

五．耐低温液氧流量计：已经成功测量的低温介质：液氮，液氧，氟利昂，液氢，液化天然气（LNG），         液氩等

欢迎来电咨询：液氮流量计，液氧流量计，氟利昂流量计，液氢流量计，液化天然气流量计，液氩流量计等超低温液体流量计

公 司：上海兴辰自动化设备有限公司

联系人：叶文龙

电 话：021-61509047

手 机：18616786701

传 真：021-51862132

Q Q：258205955  2321177678

网 址：www.shxingchen.com.cn

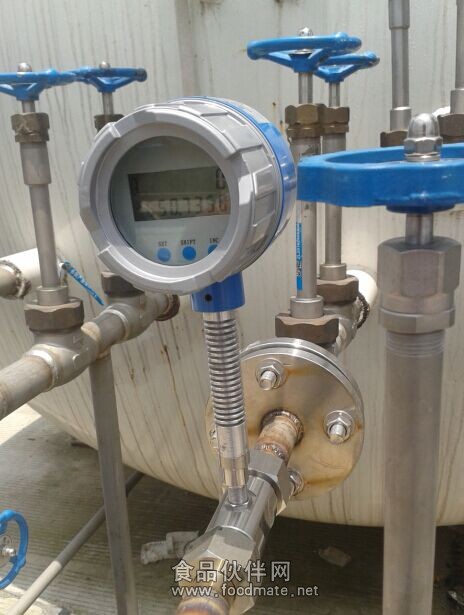

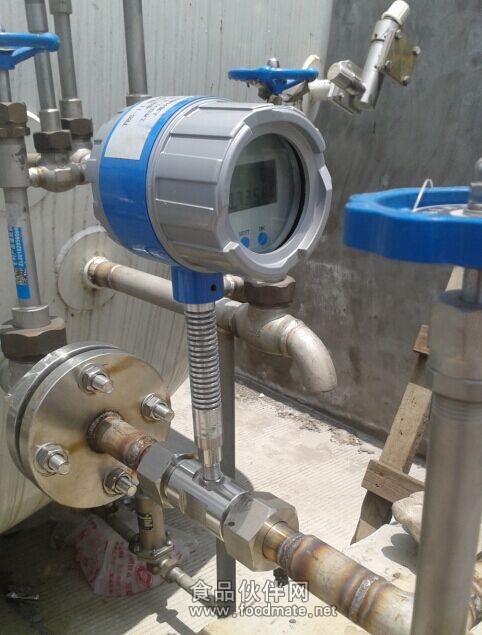

1.现场测量196度液氧的安装使用图片：

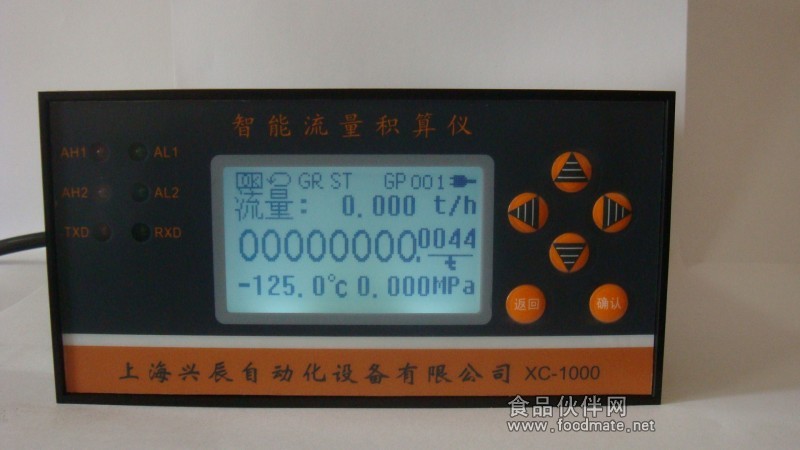

（全中文流量积算仪，可以做成分体显示图片）
