一、防爆白酒流量计概述：
XC-LWGY防爆白酒流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。
二、防爆白酒流量计产品特点：
1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
2．结构简单、牢固以及拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，重复性好，精确度高。
5．具有较高的抗电磁干扰和抗振动能力。
三、防爆白酒流量计工作原理：
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电
脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;
式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量（工作状态下）[m3/h]；
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
四．防爆白酒流量计主要技术性能：
1.公称通径：（4～200）mm基本参数见表一；
2.介质温度：（-196～80）℃、（-20～120）℃；
3.环境温度：（-20～55）℃；
4.准 确 度：±0.2%、±0.5%、±1％；
5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；
6.供电电源：电压：12V±0.144V, 电流：≤10mA；
7.输出电压幅值：高电平≥8V，低电平≤0.8V；
8.传输距离：传感器至显示仪表的距离可达250米；
9.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；
10.显示方式：现场液晶显示瞬时流量和累计流量；
11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米。
表一
| LWGY□ | □□□ | □ | □ | □ | 说 明 | |||||||||
| 类 型 | LWGYA | 流量传感器脉冲输出三线制，+12V供电； | ||||||||||||
| LWGYB | 现场显示型3V电池供电； | |||||||||||||
| LWGYC | 现场显示带4～20mA或脉冲输出，+24V供电； | |||||||||||||
| LWGYD | 流量变送器4～20mA输出，+24V供电； | |||||||||||||
| 公 称 通 径 | 4 | 正常流量范围 m3/h | 0.04～0.25 | 扩展流量范围 m3/h | 0.04～0.4 | |||||||||
| 6 | 0.1～0.6 | 0.06～0.6 | ||||||||||||
| 10 | 0.2～1.2 | 0.15～1.5 | ||||||||||||
| 15 | 0.6～6 | 0.4～8 | ||||||||||||
| 20 | 0.8～8 | 0.45～9 | ||||||||||||
| 25 | 1～10 | 0.5～10 | ||||||||||||
| 32 | 1.5～15 | 0.75～15 | ||||||||||||
| 40 | 2～20 | 1～20 | ||||||||||||
| 50 | 4～40 | 2～40 | ||||||||||||
| 65 | 7～70 | 3.5～70 | ||||||||||||
| 80 | 10～100 | 5～100 | ||||||||||||
| 100 | 20～200 | 10～200 | ||||||||||||
| 125 | 25～250 | 12.5～250 | ||||||||||||
| 150 | 30～300 | 15～300 | ||||||||||||
| 200 | 80～800 | 40～800 | ||||||||||||
| 防爆 | 无标记，为非防爆型 | |||||||||||||
| B | 防爆型 | |||||||||||||
| 精度等级 | A | 精确度0.2级 | ||||||||||||
| B | 精确度0.5级 | |||||||||||||
| C | 精确度1.0级 | |||||||||||||
| 涡轮类型 | A | 正常流量范围 | ||||||||||||
| B | 扩展流量范围 | |||||||||||||
| 说明： DN4～DN10管径螺纹连接或焊接，配有前后直管段和过滤器,压力为6.3MPa。 DN15～DN40管径的传感器为螺纹连接，压力为2.5MPa。 DN50～DN200管径的传感器为法兰连接, 压力为1.6Mpa。 DN15～DN40管径可选配前后直管段或活接头，材质分碳钢和不锈钢。 DN15～DN40管径如需法兰连接，订货时说明。 ★高压型及特殊要求订货时说明。 | ||||||||||||||
五、防爆白酒流量计使用
◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。
◆ 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无液体状态时受到高速流体的冲击。
◆ 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。
◆ 传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）
◆ 配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。
◆ 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）
◆ 在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障
公 司：上海兴辰自动化设备有限公司
联系人：叶文龙
1.卡箍连接脉冲输出白酒流量计及显示二次仪表图片：
（卡箍连接白酒流量计）

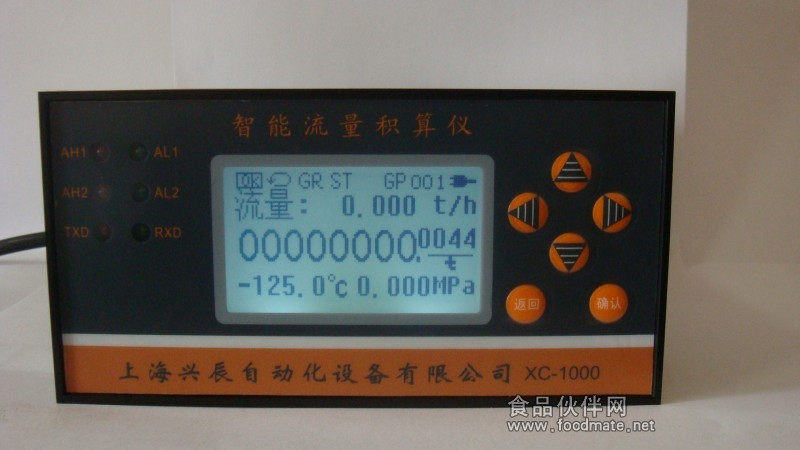

（全中文流量积算仪图片）
